Оборудование для литья заготовок

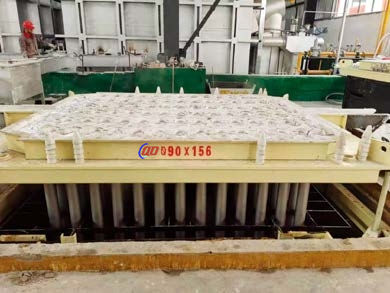

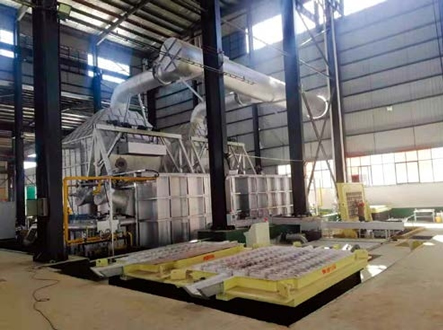

Литейный стол включает все кристаллизаторы, систему подачи расплавленного алюминия, систему подачи охлаждающей воды и систему пусковой головки. Графитовые кольца изготовлены из высокочистого графита; огнеупорный материал использует предварительно сформированный блок "ZHONGNAI NO.1" INS140. Пусковая головка изготовлена из чугуна и имеет самоустанавливающуюся конструкцию. Верхний литейный стол и основание пусковой головки соединены четырьмя болтами, что позволяет собирать и разбирать их как единое целое. Верхний литейный стол может наклоняться на 90°, если он соединён с цилиндрами наклона с помощью других четырёх болтов. Все части спроектированы в SolidWorks, с использованием конечно-элементного анализа и точной ЧПУ-обработки. Машина для литья имеет бесступенчатую регулируемую скорость литья в диапазоне 60–850 мм/мин и оснащена устройством ручного опускания. Используется импортный частотный преобразователь Fuji. Оборудование включает механизм подъема, раму устья скважины, механизм наклона, гидравлическую систему, электрическую систему управления и вращающийся водяной ввод.



Особенности

Машина непрерывного литья включает механизм подъема, раму литейной ямы, механизм наклона, гидравлическую систему, систему электрического управления и вращающийся водяной ввод.

Скорость литья машины составляет 60 – 850 мм/мин.

Отсутствует регулировка по ступеням, предусмотрено устройство ручного опускания.

Используется импортный инвертор Fuji для регулировки скорости.



Технические параметры

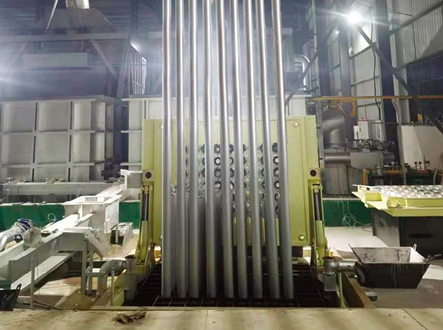

Круглая заготовка: Φ65 мм (2,5 дюйма) → Φ505 мм (20 дюймов)

Плоский слиток: 75 мм × 75 мм → 320 мм × 320 мм

Полая заготовка: 75 мм × 75 мм → 320 мм × 320 мм

Плоский слиток: 420 мм × 90 мм → 1360 мм × 640 мм

Максимальная длина изделия: 12,5 м
